建設方：上海東森紡織品制造有限公司
承建方：上海奉彩鋼結構有限公司

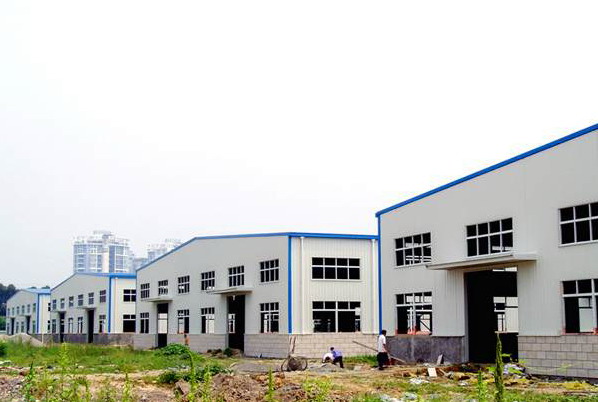

設計依據：本鋼結構廠房設計依據來源上海東森紡織品制造有限公司提供的相關數據，本工程作為東森公司一個分區，生產的所有高檔紡織品出口歐美，建設方要求在新的分區進行大規模生產。奉彩公司根據生產特點以及場地設計四棟，一層一跨式鋼結構彩鋼板生產車間。
建筑規模：長70米，寬30米，檐高6米，，建筑面積為2100平方米（以一棟廠房計算）。
設計概況：本鋼結構廠房采用門式鋼架結構，節點采用螺栓連接。該廠房基礎為獨立基礎加地梁?？蚣芰⒆兘孛鍴型鋼制作。鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
鋼立柱：300~500*200*6*8H鋼，屋面鋼梁300~500*200*6*8H鋼。檁條：180*70*20*2.3C型鋼。外墻 1.2米以下為土建磚墻，上為50mm彩鋼夾芯板，屋面為75mm彩鋼瓦楞夾芯板，屋面設兩條彩鋼排水檐溝。排入室外雨水系統，屋面下水坡度為1/10。
本工程工期為100天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
