建設方：上海路路發醫療器材設備有限公司
承建方：上海奉彩鋼結構有限公司

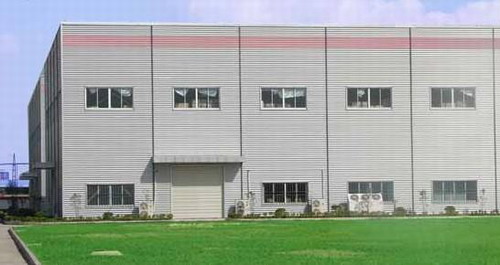

設計依據：該鋼結構廠房作為上海路路發醫療器材設備有限公司生產與安裝各類醫療設備以及醫用材料，一棟三層單跨式大型鋼結構生產車間。
建筑規模：長122米，寬30米，檐高10米，建筑占地面積為3660平方米，建筑面積為10980平方米。
設計概況：本鋼結構廠房采用門式鋼架結構，中間立一 排柱，第一層凈高3.5米，第二層凈高3米；第三層凈高3米。節點采用螺栓連接。廠房基礎為獨立基礎加地梁?？蚣芰⒅c鋼梁采用等截面H型鋼制作。鋼柱與 基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
第一層與第二層：鋼立柱：446*199*8*12H型鋼，樓面鋼梁446*199*8*12H型鋼；樓面次梁：298*149*5.5*8H型鋼，樓面鋪設樓承板上現澆100mm厚混凝土。
第二層：鋼立柱：298*149*5.5*8H鋼，屋面鋼梁298*149*5.5*8H鋼。檁條180*60*20*2.3C型鋼。外墻 1.2米以下為土建磚墻，上為50mm彩鋼夾芯板，屋面為75mm彩鋼瓦楞夾芯板，屋面設兩條鍍鋅鋼板排水檐溝。排入室內雨水系統，屋面下水坡度為 1/15。
本工程工期為120天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
